东坑镇神山大桥工程
来源： 点击： 次
分享：
项目名称：东莞市东坑镇神山大桥工程
施工单位：东莞市经纬公路工程有限公司

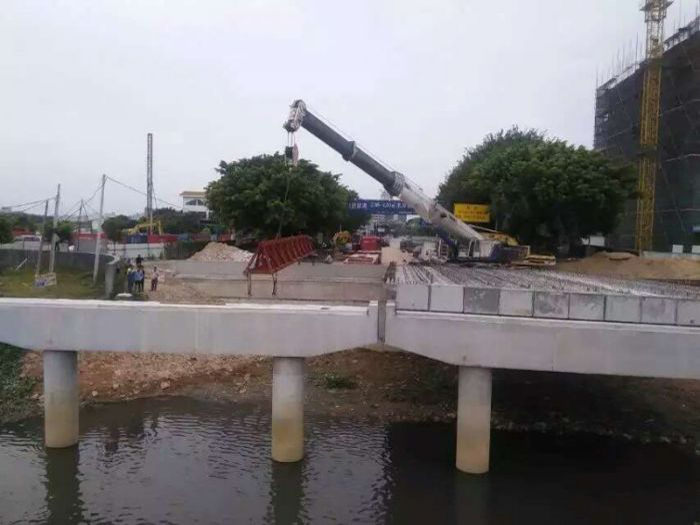

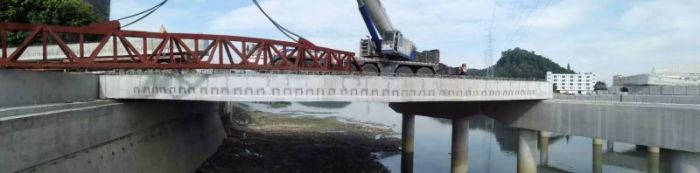

工程概况: 神山大桥位于东莞市东坑镇 ，位于 X195（东坑大道）北段，上跨寒溪河，该桥连接东坑镇与横沥镇主要通道，旧桥于上世纪 60 年代初期修建，现处于交通管制限制大货车通行（检测结论为四类桥梁）。大桥两端路旁均有建筑分布。为了加强东坑镇与横沥镇之间的连接，拟拆除原神山大桥，原地拆除重建，新建桥梁全幅宽为 32.0m，分左右两幅，梁幅桥之间的净距离为 4cm；桥梁结构是 8×20m 预应砼空心板梁，共计192片梁，桥梁全长 166.12m。

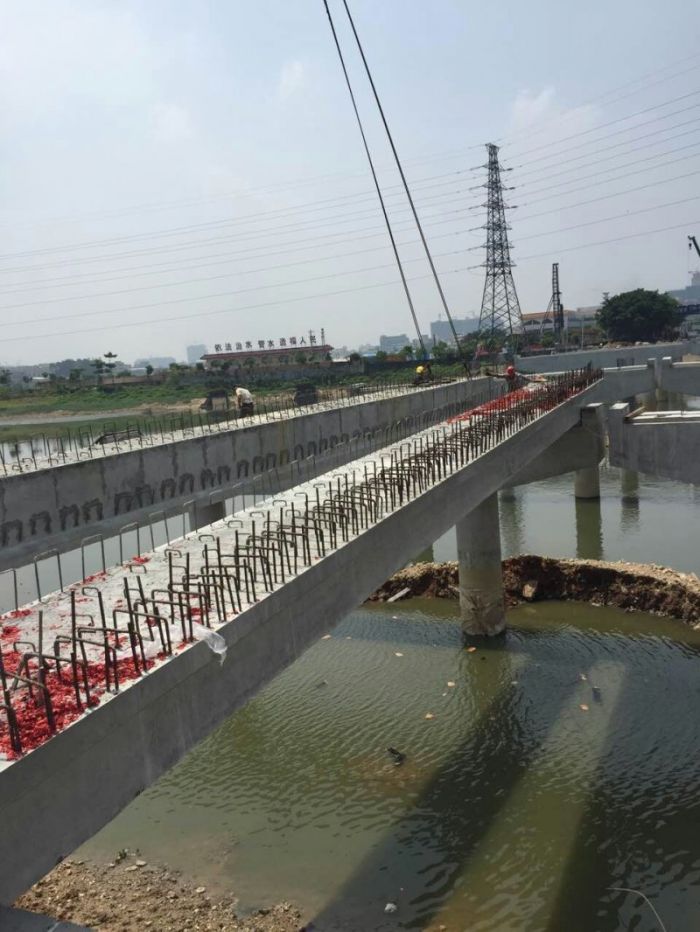

空心板钢筋制作
底模用C20水磨石砼。表层摸光后打蜡，保证底模表面平整光滑。
芯模用木模制作，要求折卸方便，共制作六套。
边模、挡头模采用定型钢模，由专业厂家生产，其中边模制作三套。边板看面模制作两套，挡头模制作六套。
模板先分别制作一套样品，检查其几何尺寸，刚度、强度和稳定性，合格后方可大批制作。
边模，看面模板及挡头模板的折除，应在砼达到70%设计强度后方可拆除。
钢筋制作
钢筋的加工和安装按JTJ055-83标准执行。
砼垫块必须使用同空心板砼标号，即C40砼。
混凝土搅筑
C40砼配合比由试验确定，早期强度（3d）应达到80%以上。
C40砼选材优先考虑：
海螺普425水泥
粗骨料： 5～26mm连续级配瓜米石；
细骨料：中粗砂
外加剂：FDN缓凝剂
浇注砼前，应检查模板、支架、钢筋和预埋件，经监理工程师认可后方可浇筑砼。
分层浇筑，底板浇筑完毕后，立即安装芯模，浇注上部砼。
空心板板面应平整，拖毛。
空心板板面应平整，拖毛。
预应力空心板制作混泥土的十个注意事项
（1）预应力筋张拉或放张时，混凝土强度和龄期必须符合设计要求，并应严格按设计规定的顺序进行操作。
（2） 压浆工作在5℃以下进行时，应采取防冻保温措施。
（3） 制孔管道应安装牢固，接头密合，弯曲园顺。锚垫板平面应与孔道轴线垂直。
（4） 同一截面预应力筋接头面积不超过预应力积总面积到25％，接头的质量应符合规范要求。
（5）预应力束的力筋应梳理顺直，不得扭绞，表明不应有损伤。
（6）对工程质量的检验，除一般混凝土、钢筋混凝土工程的应有检验项目外，尚应进行钢筋冷拉、预应力钢材编束、孔道预留、施加预应力、孔道压浆等项目的施工检验以及预应力筋、张拉机具、锚夹具的质量检查、检验。
（7）单根力筋不允许有断筋、断丝、或滑移。
（8）采用镦头锚时，镦头应头形园整，不得有斜歪、破裂。
（9） 压浆的水泥浆性能和强度应符合施工技术规范要求，压浆时排气、排水孔应有原浆溢出后方可关闭。
（10）应按设计和规范要求浇筑封锚混凝土
